2014年07月01日

18)また分解

一度は走行可能な状態に仕上がりながら、また分解してよりキレイに仕上げることにしたエリミネーター。 分解をはじめました。
通常は外した部品をいちいちキレイに仕上げていく作業手順なのでフレームが裸になるまで非常に時間がかかりますが、今回はとにかくどんどんばらしていくことにします。部品単位ですでに仕上がっている部品もあるし、仕上がっていない部品は組付けの時に仕上げることにします。

なので、分解作業がめちゃくちゃ早いです。
あっという間に前後輪取り外し。


車体の支え方ですが、他の車種だと左はサイドスタンド、右はパンタジャッキで支え、フロントタイヤを取るときはサブフレームかエンジン株にもう一つパンタジャッキをかけることが多いです。
しかし、このバイクの場合、サイドスタンドがあるとマフラー脱着が非常にやりにくいので、早い段階で取り外さないといけないので、両側をパンタジャッキで支えました。また、エンジンもすぐに取り外すので、鉄の棒を適当に曲げてステアリングステムの下に突っ込んで支えてみました。
見た目、非常に不安定そうに見えますが、実際、非常に不安定で、作業中に2回ほど倒れそうになってひやりとしました。


このままでは危ないので市販のバイク用ジャッキとかを買おうかとも思いましたが、お金をかけずに何とかしようということで、こんな風にしてみました。
すべて廃材使用で、安定性は抜群。蹴っ飛ばしても倒れません。当たり前だ。




エンジンももう、さくっと下ろしました。1回やっているので簡単。


これは冷却水のリザーバータンクです。スイングアームピボットのシャフトに巻き付くような形状になっています。


一方、こちらはエアクリーナーボックスです。取り外してみて、その巨大さに改めてびっくり。ただ単にスペースが余ってたから大きくした、ということとは違うと思うんですね。だって、冷却水のタンクをわざわざあんな形にしてスイングアーム部分に押し込んでいるん出すから。
エアコリーナーボックスの容量はたしか中低速トルクに関係するんだったけか。今は知らないけど80年代のバイクはカタログにも○○リットルの大容量エアクリーナーボックス採用とか自慢げに書いてありましたね。そんなに性能に影響するんでしょうか。でも、4輪だとフィルターが収まるギリギリの大きさしかないのが普通ですよね。


さて、分解の方はスイングアームを外し、

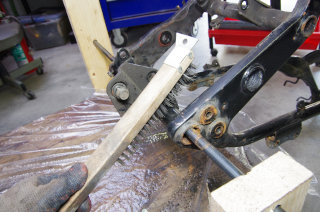

非常に外しにくいリアブレーキペダルを最後に外して、

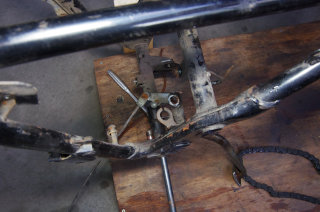

ついにフレームが丸裸になりました


これから汚れ落とし、錆落としをして塗装しますが、鉄の棒貫通式のバイクスタンドは錆びとり作業に非常に便利であることが判明しました。 photo




posted by まーさん at 01:28 | Comment(2) | レストア エリミネーター250SE
